厂房装饰施工图深化设计具体是指什么？

“装饰施工图深化设计”是一个在建筑装饰工程中非常核心且专业的概念。简单来说，厂房装饰施工图深化设计，就是将初步的设计方案（效果图、平面布置图等）转化、细化、优化为一套能直接用于现场施工、材料采购和工程预算的、高度精确、详尽无歧义的图纸与技术文件的过程。

当然，可以把它理解为 “设计的翻译和施工的指令手册”。它与初步方案设计的最大区别就好比是初步方案是回答“做什么”和“做成什么样”（风格、功能、效果）。深化设计是回答“的具体怎么做”、“用什么做”以及“做多少”。

施工设计深化指的便是“施工图纸深化”。它的核心目标是实现设计意图，确保最终建成效果与设计初衷一致。保障施工可行性，解决原方案中可能存在的不合理、冲突或无法施工的问题。通过精确的材料标注、工艺说明和工程量统计，为精准报价和施工安排提供依据。此外必须确保设计符合国家及地方的消防、结构、环保等各项强制规范，并能为报建、报验提供合格图纸。

深化设计具体包含哪些内容？主要包括以下几大块：

• 综合天花图：整合天花造型、灯具、喷淋头、烟感器、空调风口、消防广播、监控摄像头等所有顶部末端设备的位置、标高和规格，解决管线冲突。
• 地坪铺装图：精确划分不同区域的材料，标注材质、规格、铺贴方式和起铺点。
• 立面图深化：对每一面墙体进行详细绘制，明确装饰面层的材料、分割尺寸、收口方式、与门窗套的关系、开关插座和消防箱的精确位置等。
• 节点大样图：这是深化的精髓。用放大比例（如1:5, 1:2）详细绘制关键构造做法，如吊顶转换层、墙面干挂、玻璃隔断、阴阳角收口、地台台阶等，明确材料层次、龙骨规格、固定方式和施工工艺。
• 水电点位与综合布线图：根据设备布置和办公需求，精确确定所有开关、插座、网络、电话、设备电源的位置、型号和标高。
• 材料清单（物料表）：列出所有装饰材料的品牌、型号、规格、颜色、表面处理、防火等级等。
• 工艺说明：明确关键节点的施工步骤、技术要求和验收标准。

上述涉及到几大板块均是实现厂房装饰施工图深化设计初步设计和实际施工的桥梁，是确保项目成功实施的重要组成部分。而最终交付成果呈现的便是一套完整、可用于招标和施工的 “施工图蓝图”​ 。通常包括：

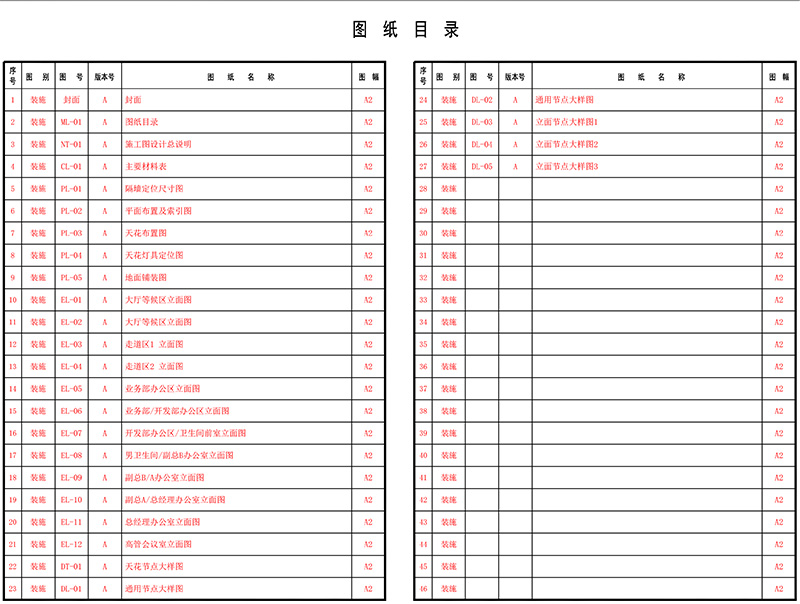

• 图纸目录、设计说明
• 平面图系列（原始、隔墙、地面、天花、灯具、点位、索引等）
• 立面图系列
• 节点大样图
• 相关专业配合图（如需要）

简而言之，厂房装饰施工图深化设计是连接创意设计与实体建造的“桥梁”和“法律文件”。它决定了工程能否顺利、高效、高质地完成，是避免施工混乱、成本超支和安全隐患的关键环节。
